以 Tesla 和小鹏为主线，拆解车载相机的完整信号链路：CMOS Sensor（AR0136/AR0233/IMX490/OX08D10）、SerDes（GMSL2 串行器/解串器）、ISP 方案选择、PTP+CPLD 时间同步架构，以及当前仍未解决的工程问题和未来技术方向。

车载相机这个东西，表面上「就是个摄像头」，但从 CMOS 工艺到传输链路到时间同步，每一环都有大量 trade-off。这篇文章以 Tesla 和小鹏的选型演进为线索，把车载相机从传感器到域控制器的完整链路拆开讲一遍。

相机，一分钟就能讲完的事

一台相机的核心链路：光线 → 镜头（Lens） → 图像传感器（CMOS/CCD） → ISP → 数字图像输出。

镜头负责聚焦和控制 FOV（视场角），CMOS Sensor 把光子转换为电信号，ISP 完成去马赛克、白平衡、降噪、HDR 合成等一系列图像处理。消费级相机追求画质和色彩还原，工业相机追求帧率和精度，而车载相机——追求的是在极端光照下稳定输出可用图像，并且十年不坏。

这就是车载相机和其他相机的根本区别。不是分辨率越高越好，不是色彩越艳越好，而是 120dB 动态范围下逆光不过曝、隧道不欠曝、LED 信号灯不闪烁，同时在 -40°C 到 105°C 的温度区间里稳定工作十万公里。

车载相机：和消费级完全不同的物种

车载相机和手机相机、工业相机看起来都是「拍照」，但从需求到器件选型完全是两个世界。

车规级要求

车载相机必须通过 AEC-Q100 认证（芯片级）和 AEC-Q104 认证（模组级），核心要求包括：

• 温度范围：-40°C ~ 105°C（Grade 2），部分前视要求 125°C（Grade 1）
• 可靠性：设计寿命 15 年 / 30 万公里，零故障
• EMC：满足 CISPR 25 Class 5 电磁兼容
• 功能安全：满足 ISO 26262 ASIL-B 及以上

车载相机的核心参数

和消费相机盯着像素数不同，车载相机关注的参数优先级是：

动态范围（HDR） > LED 闪烁抑制（LFM） > 分辨率 > 帧率 > 功耗 > 尺寸

动态范围决定了逆光、隧道出入口、夜间对向远光灯这些极端场景下的可用性。LFM 决定了能不能稳定识别 LED 交通灯和 LED 刹车灯——LED 灯以人眼不可见的频率闪烁（通常 90~400Hz），普通相机拍出来会出现明暗交替的条纹甚至完全熄灭的假象，对感知算法来说是致命的。

主流车企的相机选型：以 Tesla 和小鹏为例

Tesla：从 AR0136 到 IMX490 的三代跃迁

Tesla 的相机选型伴随着 HW（Hardware）平台的迭代，是行业里最有代表性的演进路线。

HW3.0（2019~2023）

• 前视三目：主摄 + 长焦 + 广角，共用前风挡安装位
• CMOS Sensor：安森美（onsemi）AR0136AT，1.2MP，1/4” 光学尺寸（据 Greentheonly 拆解披露，也有来源指向 AR0132AT，均为安森美同系列 1.2MP 产品）
• 色彩滤波器：RCCB（Red-Clear-Clear-Blue），不是常规的 RGGB。用两个 Clear 通道替代 Green，进光量更大，暗光性能更好，但颜色还原需要算法补偿
• 分辨率：1280×960（约 120 万像素），以今天的眼光看非常低
• 动态范围：~60dB，HDR 能力有限
• 接口：FPD-Link III（TI 方案），不是 GMSL
• 特点：成本极低，单颗传感器个位数美元。Tesla 的逻辑是用算法弥补硬件，靠大规模数据和神经网络压榨每一个像素的价值

HW4.0（2023~至今）

• 前视双目（取消三目改双目），全车从 8 颗增加到 11 颗
• 前视 CMOS Sensor：索尼（Sony）IMX490，5.4MP，1/1.55” 光学尺寸（据 EDN China 及多个拆解来源，其他位置的相机可能采用 IMX390 等较低规格 sensor，并非全车 11 颗都是 IMX490）
• 色彩滤波器：回归标准 RGGB
• 前视分辨率：2880×1860（约 540 万像素），相比 HW3 提升 4.5 倍
• 动态范围：120dB+，采用 Sony 的 Sub-pixel 技术，单次曝光实现 HDR
• LFM：原生支持 LED 闪烁抑制
• 接口：切换到 GMSL2（Maxim/ADI 方案）

跨代提升非常明显——从 1.2MP/60dB 跳到 5.4MP/120dB，这不只是参数变化，直接决定了感知距离从 ~80m 提升到 200m+。

HW5.0（规划中）

目前信息有限，业界推测会采用更高分辨率（800 万像素级）的传感器，可能继续用 Sony IMX 系列或转向豪威（OmniVision）的新一代产品。

小鹏：鹰眼视觉与 OX08D10

小鹏的演进路线和 Tesla 类似，但在 P7+ 这一代上走了一条不同的技术路径。

早期车型（P7/P5/G9）

• CMOS Sensor：主要采用安森美 AR0233AT（Hayabusa），2.6MP，1/2.5” 光学尺寸
• AR0233 是车载相机领域的「标准答案」，几乎所有 Tier1 的 ADAS 模组都以它为基础。HDR 性能优秀（>100dB），LFM 支持好，搭配 MAX96717（串行器）+ MAX96712（解串器）走 GMSL2 链路
• 分辨率 1920×1200，2MP 级别，满足 L2+ 需求

P7+（2024~）：AI 鹰眼视觉

• 前视 CMOS Sensor：豪威（OmniVision）OX08D10，8MP，1/1.73” 光学尺寸
• 核心技术：TheiaCel™ 技术——基于下一代横向溢出积分电容（LOFIC）+ 豪威 DCG HDR，单次曝光实现 HDR + LFM
• 分辨率：3840×2160（4K 级），800 万像素
• 动态范围：相比上一代非 LOFIC 产品，LFM 动态范围提高 3.3 倍，总动态范围提高近 3 倍
• 尺寸：比同级别传感器小 50%
• 配置：前视 + 后视共 3 颗 800 万像素摄像头（舜宇镜头），侧视仍为 2MP 级
• 感知距离：官方宣称提升 125%，识别速度提升 40%
• ISP：indie GW5300
• 串行器：Maxim MAX96717G + GMSL2 链路

小鹏在 P7+ 上选择豪威而非索尼，核心原因是 OX08D10 的 TheiaCel 技术在 LFM 上的表现更优——对国内 LED 交通灯的适配非常关键。

其他车企选型速览

（以下信息整理自公开拆解报告和行业分析，具体型号可能因车型和批次不同有差异）

行业趋势很清晰：前视 8MP 已经成为高阶智驾标配，传感器三巨头（索尼、安森美、豪威）各有千秋，GMSL2 成为压倒性的主流接口方案。

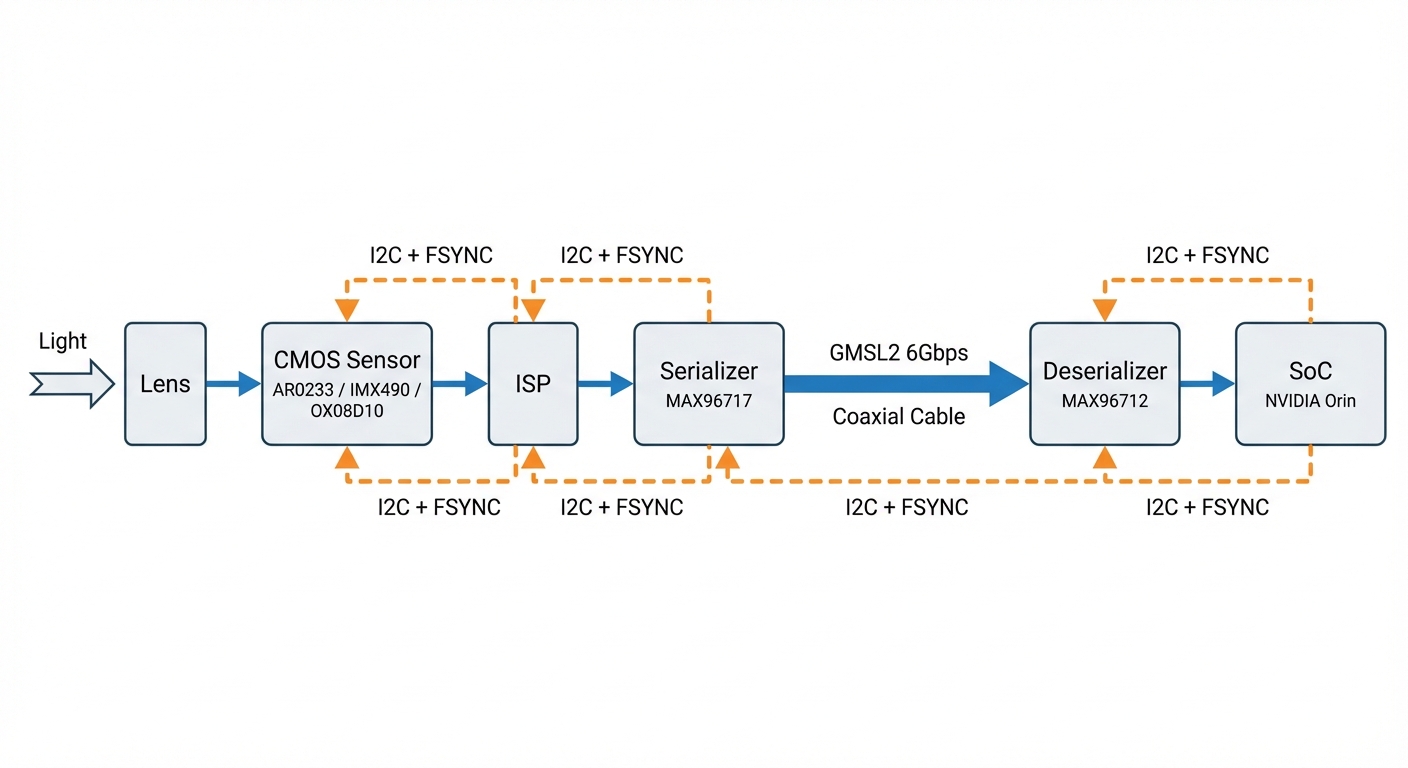

硬核拆解：CMOS → 串行器 → 线缆 → 解串器 → ISP → SoC

一帧图像从光子变成神经网络的输入张量，要经过一条完整的信号链路。下面逐个环节拆开讲。

CMOS Sensor：三巨头的 HDR 技术路线

前面按车企维度讲了「用什么」，这里按供应商维度讲「为什么」——三家的 HDR 实现路径完全不同，这是车载 CMOS 最核心的技术分野。

安森美（onsemi）—— 多曝光合成派

代表型号路线：AR0136 → AR0233 → AR0820 → AR0823。核心技术是 SuperExposure™ 像素架构：同一帧内不同行用不同曝光时间，合成一张 HDR 图像。成熟、成本低、生态最好，但运动场景下行间曝光时差会产生伪影。AR0820 是 8MP 旗舰，但功耗和发热相比竞品偏高。

索尼（Sony）—— Sub-pixel 派

代表型号路线：IMX390 → IMX490 → IMX728。核心技术是 Sub-pixel 架构：单像素内集成大小两个光电二极管，大管感弱光、小管感强光，同时曝光后融合。零运动伪影、HDR 性能最高，但像素面积大、成本高、供货周期长。IMX728 是 8MP 旗舰，面向 L3+ 平台。

豪威（OmniVision）—— LOFIC + DCG 派

代表型号路线：OX03C → OX05B → OX08B → OX08D10。核心技术是 TheiaCel™：横向溢出积分电容（LOFIC）存储高光电荷 + 双转换增益（DCG）切换，单次曝光同时实现 HDR 和 LFM。LFM 表现目前最优，尺寸最小，性价比高。相对较新，量产验证时间还短，品牌认知度和索尼有差距。

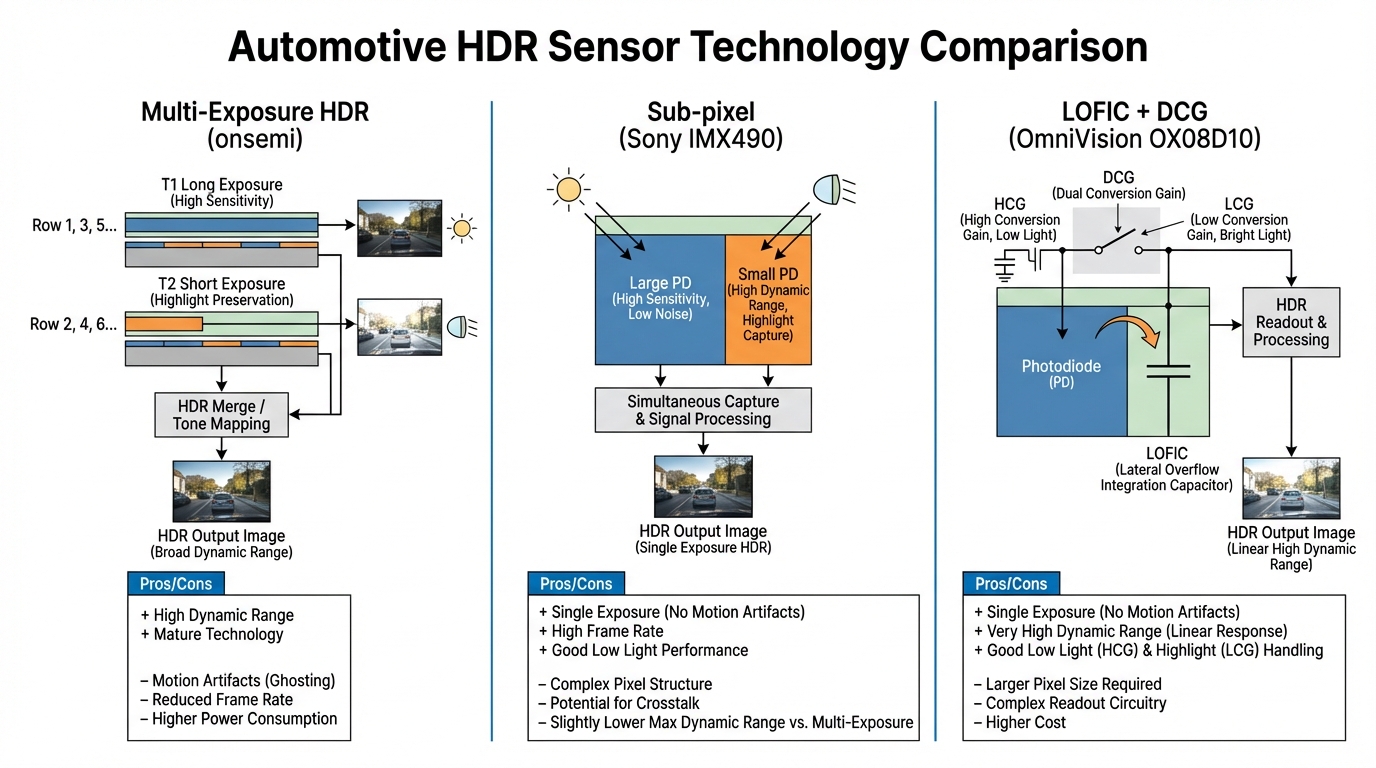

HDR 技术路线对比

串行器（Serializer）与解串器（Deserializer）

车载相机挂在保险杠、翼子板、前风挡等各种位置，离域控制器（SoC）有 5~15 米的距离。CMOS Sensor 输出的 MIPI CSI-2 信号是并行的短距离接口，根本传不了这么远。这就是串行器和解串器存在的意义。

GMSL2（Gigabit Multimedia Serial Link 2）

事实标准。Maxim（现已被 ADI 收购）的方案，几乎垄断了车载相机的高速传输市场。

数据链路：

CMOS Sensor → MIPI CSI-2 → 串行器（Serializer） → 同轴线缆（GMSL2 正向通道，最高 6Gbps） → 解串器（Deserializer） → MIPI CSI-2 → SoC

反向通道：

SoC → 解串器 → GMSL2 反向通道（低速，用于 I2C 控制和 FSYNC 触发信号） → 串行器 → CMOS Sensor

一根同轴线缆（通常是 FAKRA 接口），同时承载正向的高速视频数据和反向的控制/触发信号，这是 GMSL2 最优雅的设计。

常用型号

典型车端配置

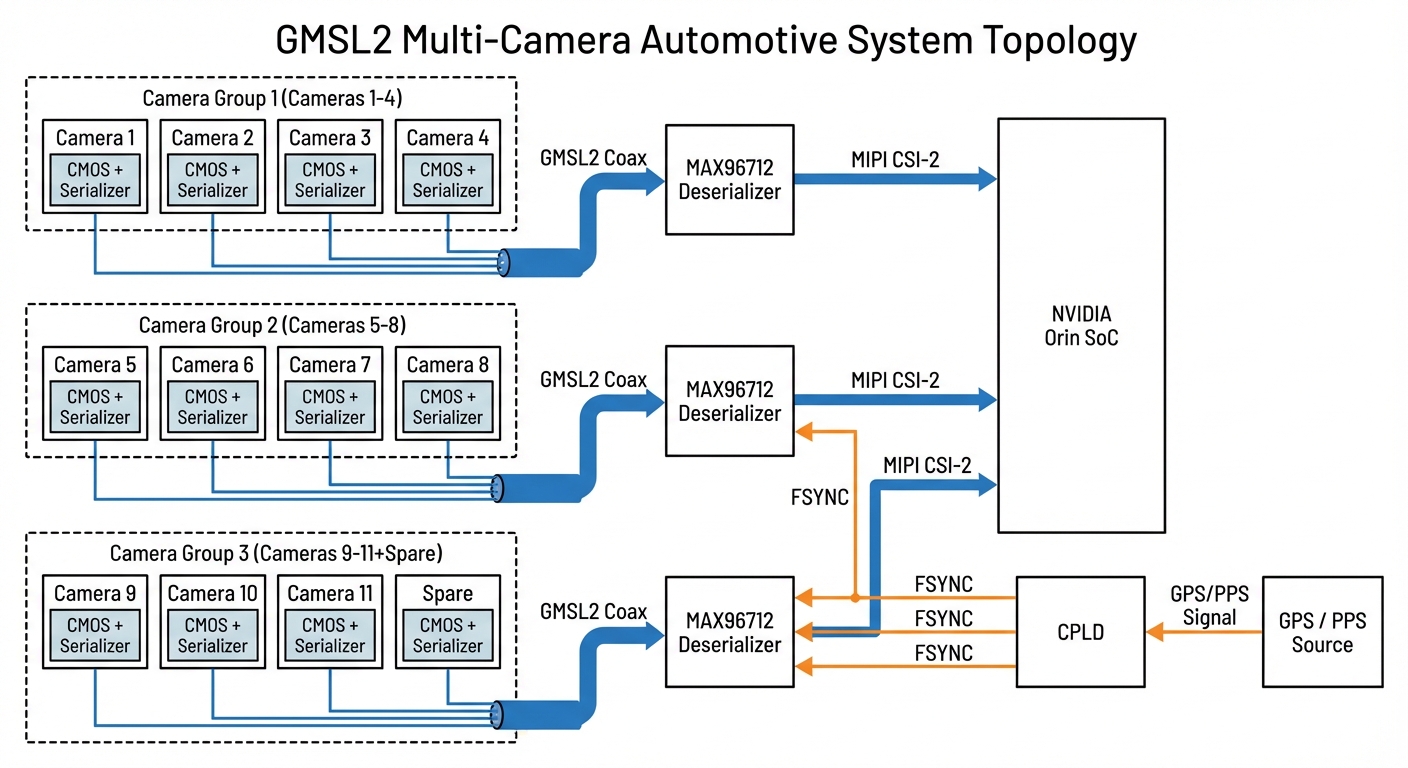

以单 Orin 平台 + 11 路相机为例：

• 3 片 MAX96712（每片接 4 路） → 共支持 12 路，实际接 11 路
• 每片 MAX96712 通过 MIPI CSI-2 连接到 Orin 的 CSI 接口
• Orin 有 16 lane MIPI CSI-2 输入，理论支持 16 路相机

FPD-Link（TI 方案）

Texas Instruments 的竞品方案，Tesla HW3 曾经使用。目前在新平台上已被 GMSL2 大面积替代，但在一些低成本 L2 方案中仍有使用。

ISP（Image Signal Processor）

CMOS Sensor 输出的是 RAW 数据（Bayer 格式），必须经过 ISP 处理才能变成可用的 RGB/YUV 图像。ISP 的位置有三种选择：

方案一：Sensor 内置 ISP

部分 CMOS Sensor 内部集成了基础 ISP（如安森美的 AR0233 支持内部 ISP bypass 或使能）。优点是链路简单，缺点是调优空间有限。

方案二：独立 ISP 芯片

在串行器之前加一颗专用 ISP，典型如 indie GW5200/GW5300。好处是 ISP 调优完全独立于 SoC，画质可控性最强。小鹏 P7+ 的 OX08D10 就搭配了 GW5300。

方案三：SoC 内置 ISP

NVIDIA Orin 内置了强大的 ISP 引擎，可以直接接收 RAW 数据并在片内完成 ISP 处理。这是目前高阶智驾平台的主流方案——相机端输出 RAW，走 GMSL2 传到域控，Orin 内部 ISP 统一处理。

好处：所有相机的 ISP 参数统一管理，便于一致性调优和 OTA 升级。

坏处：对 GMSL2 带宽要求更高（RAW 数据量比 YUV 大 ~1.5 倍），Orin ISP 的处理路数有上限。

三种方案的选择

时间同步：多传感器融合的基石

自动驾驶车上有 812 颗相机和 13 颗 LiDAR，它们必须在同一时刻看到同一个世界。如果相机 A 拍的是 100ms 前的画面，相机 B 拍的是当前画面，融合出来的 BEV 特征就是错的。

同步架构：PTP + CPLD 硬触发

典型的多传感器时间同步采用两层架构：

• 第一层（时钟对齐）：PTP（IEEE 1588）协议，让所有设备共享同一个时钟域。Orin 作为 PTP Master，LiDAR 作为 PTP Slave，精度可达 <1μs
• 第二层（采集同步）：CPLD 产生硬件触发脉冲（FSYNC），通过 GMSL2 的反向通道分发到每个相机，控制曝光起始时刻

FSYNC 触发链路

CPLD → FSYNC 脉冲 → 解串器（MAX96712）→ GMSL2 反向通道 → 串行器（MAX96717）→ External Trigger → CMOS Sensor 曝光

所有相机共用一个 FSYNC 源，相机间同步精度可以做到 <10μs。相机与 LiDAR 之间，如果 LiDAR 支持 sync-in 硬触发（如速腾 AT128、图达通灵雀W），可以做到 <50μs。像 Livox Mid360 这种没有 sync-in 的，只能靠 PTP 时间戳做软对齐，精度会退化到百微秒到低毫秒级。

工程上的坑

原理很清晰，但实操中有几个容易翻车的地方：

• GMSL2 FSYNC 反向通道延迟：触发信号从解串器通过反向通道传到串行器再到 sensor，存在几微秒到十几微秒的传播延迟，不同 Deserializer 片间的延迟还不一样。必须用示波器实测，然后在 CPLD 里做逐片补偿
• Rolling Shutter 的曝光中心计算：相机使用 AE 时，每帧曝光时长不同。精确的时间戳不是触发时刻，而是 timestamp = trigger_time + exposure_time / 2。曝光时长从 Sensor 的 Embedded Data 或寄存器读取。如果用的是 Rolling Shutter，不同行的曝光时刻还有微小偏移，做点云-图像融合时需要逐行补偿
• PTP 同步质量监控：实际车端运行时，网络拓扑变化、温漂、主时钟源切换都可能导致 PTP offset 抖动，需要持续监控 ptp4l 的 offset 和 delay 指标，超过阈值就要报警或降级

还有哪些问题没解好？

车载相机的硬件链路看起来成熟，但实际工程中仍然有不少棘手问题。

1. 曝光控制与场景适应

自动曝光（AE）算法在大多数场景下工作正常，但在以下场景容易翻车：

• 隧道出入口：0.5 秒内光照变化 4~5 个数量级，AE 响应速度跟不上
• 逆光 + 阴影交替：树荫路段、高架桥下，AE 在亮暗之间反复震荡
• 大面积天空/地面：AE 被天空的高亮度「骗」了，导致路面目标欠曝

Tesla 的做法是在 ISP 层面定制 ROI 加权 AE（对路面区域给更高权重），同时靠神经网络的鲁棒性去容忍一部分曝光偏差。小鹏在 P7+ 上用独立 ISP（GW5300）做更精细的分区 AE 调优。

但根本性的解决思路是——让感知算法直接吃 RAW 数据，绕开 ISP 的信息损失。这是学术界和工业界都在推的方向，RAW 数据保留了 Sensor 的全部动态范围信息，理论上比 ISP 处理后的 RGB 图像对网络更友好。

2. Rolling Shutter 伪影

目前主流车载 CMOS 都是 Rolling Shutter（卷帘快门），不是 Global Shutter。卷帘快门的每一行像素曝光时刻不同，高速运动或车身振动时会产生图像畸变（倾斜、果冻效应）。

对感知的影响：高速行驶中，目标在图像上下边缘的位置会有 1~2 个像素的偏移，直接影响 3D 检测的深度估计精度。

Global Shutter 的车载 CMOS 正在逐步量产（如 onsemi AR0234CS），但目前 HDR 和动态范围性能不如 Rolling Shutter 方案，成本也更高。这是一个 trade-off。

3. GMSL2 带宽瓶颈

GMSL2 单路最高 6Gbps。对于 8MP@30fps RAW12 的数据流：

8MP × 12bit × 30fps = 2.88Gbps

看起来够用，但加上行消隐、帧消隐和协议开销，实际占用约 3.5~4Gbps，已经接近 6Gbps 上限的 60%~70%。如果未来传感器升级到 12MP 或更高帧率，GMSL2 就会成为瓶颈。

Maxim/ADI 已经在推 GMSL3，带宽提升到 12Gbps+，同时引入了确定性延迟和更强的功能安全特性。

4. Sensor 脏污和退化

相机装在车外，长期经受雨水、灰尘、虫子、鸟粪的考验。镜头脏污直接导致图像模糊或局部遮挡，对感知的影响是灾难性的。

当前的解决方案：

• 自清洁：部分高端车型在前视摄像头上集成了喷水清洗装置
• 脏污检测：通过图像分析或专用 AI 模型检测镜头脏污状态，触发告警或降级
• 加热除雾：在寒冷环境下对镜头加热防止起雾和结冰

但长期的镜头老化（紫外线劣化、划痕）是无法完全解决的，只能通过定期更换和在线标定补偿。

5. 未来方向

• 更高分辨率：12MP~16MP 前视相机已在研发中，支撑 300m+ 的感知距离
• GMSL3：12Gbps+ 带宽，满足更高分辨率和帧率的传输需求
• RAW 域感知：跳过 ISP，让神经网络直接处理 RAW 数据，最大化利用 Sensor 动态范围
• 计算摄影：将深度学习引入 ISP pipeline，实现 AI-ISP，让图像处理本身就针对下游感知任务优化
• Event Camera（事件相机）：异步输出像素级亮度变化事件，动态范围可达 140dB+，延迟低至微秒级。目前还在研究阶段，但被认为是下一代车载视觉传感器的重要候选
• 4D 成像雷达 + 视觉融合：不是取代相机，而是在相机失效场景（暴雨、大雾、强逆光）提供冗余感知

写在最后

我自己做低速无人车的感知，对车载相机的体感是：硬件选型的决策往往不是技术最优，而是综合成本、供应链、部署约束和算法能力之后的平衡点。我们用的是 3MP 的 Sony ISX031，规格比 Tesla HW3 的 AR0136 还高一档，但和主流乘用车的 8MP 前视比就是另一个世界。低速场景下 3MP 配合定制 ISP 和针对性的数据增强已经够用，而高速场景的同行们已经在用 8MP 前视 + RAW 域输入了。

技术在迭代，但核心问题始终是同一个：如何在成本和约束范围内，让相机的每一个像素都产生最大的感知价值。
